12.7 / 15.2/17.8mm καλώδιο χαλύβδινων συρμάτων που εντείνει μονο/πολυ τρύπα Anchorage έντασης αγκύρων τη μετα

καλώδιο χαλύβδινων συρμάτων 12.7/15.2/17.8mm που εντείνει την μετα-ένταση αγκύρων μονο/το αγκυροβόλιο πολυ-τρυπών

Περιγραφή της μετα έντασης σκελών γύρω από την επίπεδη άγκυρα

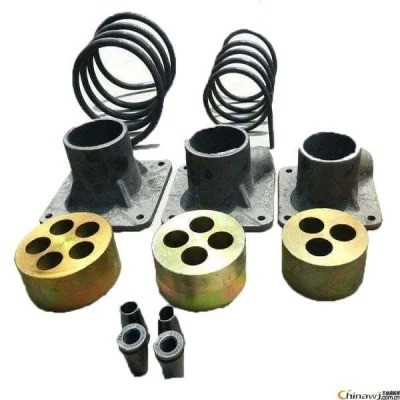

Το Anchorage είναι μια μόνιμη δένοντας συσκευή που χρησιμοποιείται prestressed σε συγκεκριμένο και είναι ένα αναπόσπαστο τμήμα της εφαρμογής της δύναμης διακένωσης που παράγεται από τους prestressed τένοντες στην κατασκευή. Στις post-tensioned δομές ή τα συστατικά, προκειμένου να διατηρηθεί η ένταση των prestressed τενόντων και να αυτοί διαβιβαστούν στο εσωτερικό του σκυροδέματος, το δένοντας εργαλείο μπορεί να βελτιώσει την ικανότητα ρουλεμάν της γέφυρας, να αυξήσει την έκταση της γέφυρας, και να μειώσει το βάρος της γέφυρας.

Προδιαγραφή της μετα έντασης σκελών γύρω από την επίπεδη άγκυρα

Κύρια ταξινόμηση της γέφυρας Anchorage

Κύρια ταξινόμηση

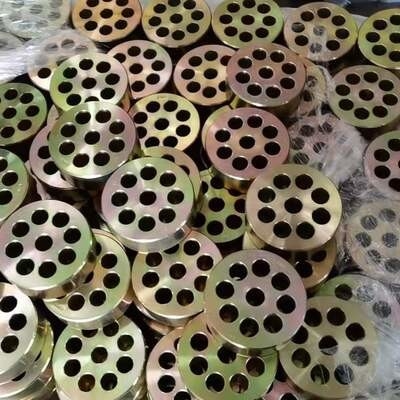

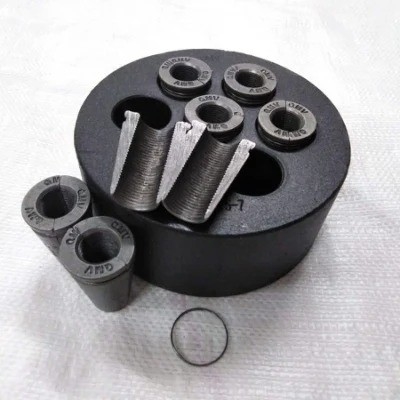

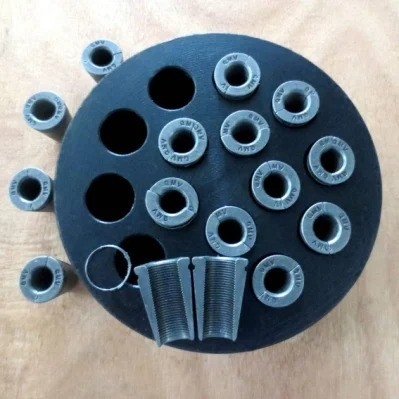

(1) στρογγυλή άγκυρα

Το πρότυπο προδιαγραφών εκφράζεται όπως: YJM15-Ν (YM15-Ν) Ή YJM13-Ν (YM13-Ν) αυτός ο τύπος άγκυρας έχει την καλή μόνος-δένοντας εκτέλεση. Για να εντείνει, ένας μέσω-κεντρικός γρύλος χρησιμοποιείται γενικά.

(2) επίπεδη άγκυρα

Το πρότυπο προδιαγραφών εκφράζεται όπως: Bjm15-ν (bm15-ν) ή bjm13-ν (bm13-ν) (Β, η πρώτη επιστολή του κινεζικού Pinyin για τις επίπεδες άγκυρες, που αντιπροσωπεύει την έννοια των επίπεδων αγκύρων) οι επίπεδες άγκυρες χρησιμοποιούνται κυρίως για τις γέφυρες την οριζόντια prestressed επιφάνεια, κοίλη πλάκα, και η low-height δοκός κιβωτίων κάνει τη διανομή πίεσης πιό ακόμη και και λογικός, και μειώνει περαιτέρω το πάχος της δομής.

(3) τυλιγμένη άγκυρα

(Σταθερό αγκυροβόλιο τελών) το πρότυπο προδιαγραφών εκφράζεται όπως: JYM15-Ν (YMP15-Ν) Ή JYM13-Ν (YMP13-Ν) είναι κατάλληλο για την κατάσταση όπου η πίεση σχεδίου στο τέλος του συστατικού είναι μεγάλη ή το διάστημα τελών είναι περιορισμένο. Χρησιμοποιεί την εξώθηση οι Τύποι μηχανών το μανίκι συμπιέσεων επάνω στο προσαραγμένο καλώδιο. Προ-ενσωματώνεται στο σκυρόδεμα και τακτοποιείται όπως απαιτείται. Αφότου έχει σταθεροποιήσει το σκυρόδεμα στη δύναμη σχεδίου, τεντώνεται.

Τομείς εφαρμογής της προσυμπιεσμένης έντασης γύρω από το Anchorage
Γέφυρες εθνικών οδών, γέφυρες σιδηροδρόμων, αστικές ανταλλαγές, αστικές ελαφριές ράγες, πολυκατοικίες, φράγματα συντήρησης νερού και υδρενέργειας, τερματικά λιμένων, να δέσει προστασίας μαζικών κλίσεων βράχου, ενίσχυση ιδρύματος, στέγη αγκύρων στεγών ορυχείων σηράγγων, prestressed πλέγμα, υπόγειος, μεγάλα κτήρια, αίθουσες, εργαστήριο αποθηκών εμπορευμάτων, κτήριο πύργων, βαριά ανύψωση, διαλείπουσα προώθηση ταινιών ολίσθησης, γέφυρα, και ανύψωση σηράγγων, μεγάλα εμπορευματοκιβώτια και σκάφη, κοιμώμεοί, αντικατάσταση των υποστηρίξεων γεφυρών, γέφυρα και ενίσχυση κτηρίου, εργασίες ενίσχυσης χάλυβα, αντιμαγνητικές και αντιδιαβρωτικές εργασίες (άγκυρες ινών)), ενίσχυση ινών άνθρακα, υποτιθέμενη οικοδόμηση τομέων ακτίνων, εξωτερική εφαρμοσμένη μηχανική προσυμπίεσης, καλώδια παραμονής, καλώδια αναστολής, κ.λπ.

Ειδοποιήσεις της προσυμπιεσμένης έντασης γύρω από το Anchorage

(1) για την κοπή των prestressed πλευρών, ένα πριόνι τροχών άλεσης πρέπει να χρησιμοποιηθεί, και η κοπή τόξων δεν πρέπει να χρησιμοποιηθεί
(2) όταν τα σκέλη χάλυβα συσσωρεύονται, τα πρέπει να ισιώσουν έξω ένα προς ένα, συσσωρευμένος στις δέσμες, και δεν πρέπει να είναι διαταραγμένα. Το εξωθημένο αγκυροβόλιο ή το αποτυπωμένο σε ανάγλυφο αγκυροβόλιο στο σταθερό τέλος του σκέλους χάλυβα θα συγκεντρωθεί με το πιάτο ρουλεμάν και τη σπειροειδή ενίσχυση εκ των προτέρων
(3) ο εξοπλισμός και τα όργανα που χρησιμοποιούνται για την προσυμπίεση θα διατηρηθούν τακτικά και θα βαθμολογηθούν
(4) προτού να ενταθούν οι prestressed τένοντες, η συγκεκριμένη έκθεση δοκιμής δύναμης και συμπίεσης θα παρασχεθεί. Όταν η συμπιεστική δύναμη του σκυροδέματος καλύπτει τις απαιτήσεις σχεδίου και δεν είναι χαμηλότερη από 75% του βαθμού δύναμης σχεδίου, η προσυμπίεση μπορεί να εφαρμοστεί
(5) προτού να ενταθούν οι τένοντες προσυμπίεσης, η επιφάνεια του πιάτου ρουλεμάν πρέπει να καθαριστεί και η ποιότητα του σκυροδέματος πίσω από το πιάτο ρουλεμάν πρέπει να ελεγχθεί. Εάν υπάρχει μια κοιλότητα στο σκυρόδεμα, πρέπει να επισκευαστεί με το εποξικό κονίαμα πρίν εντείνει
(6) όταν η άγκυρα εγκαθίσταται, το πιάτο αγκύρων πρέπει να είναι ευθύ, ο συνδετήρας πρέπει να σφιγχτεί, και η θέση του συνδετήρα πρέπει να είναι ομοιόμορφη: αλλά ο συνδετήρας δεν πρέπει να κτυπηθεί πάρα πολύ σκληρά κατά το σκλήρυνση του συνδετήρα, ώστε να μη βλαφθεί ο συνδετήρας.
